親子フィラー 一般用
商品コード：0001
動画で見る親子フィラー
親子フィラーの特徴
偏心した二重構造で隙間を解消

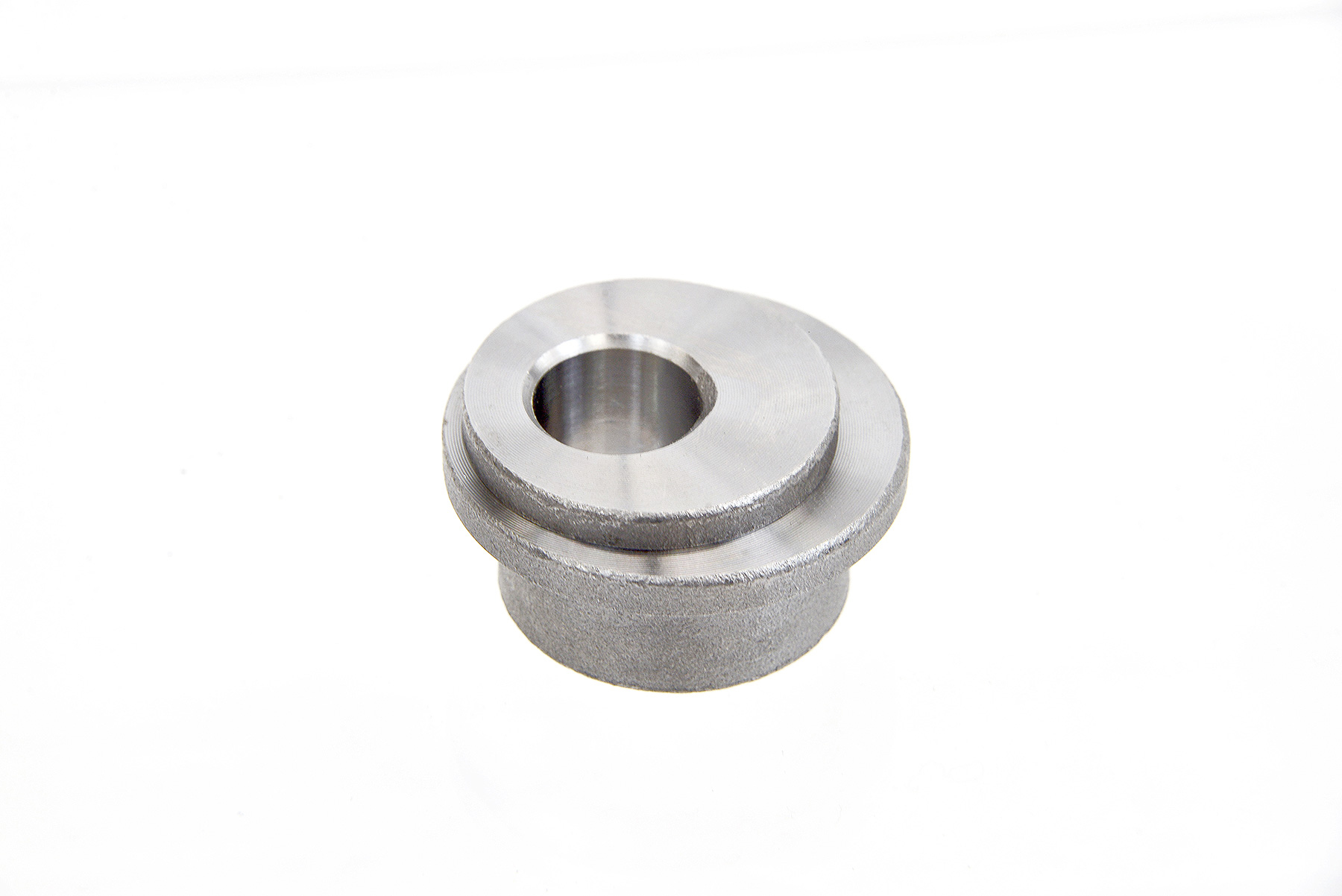

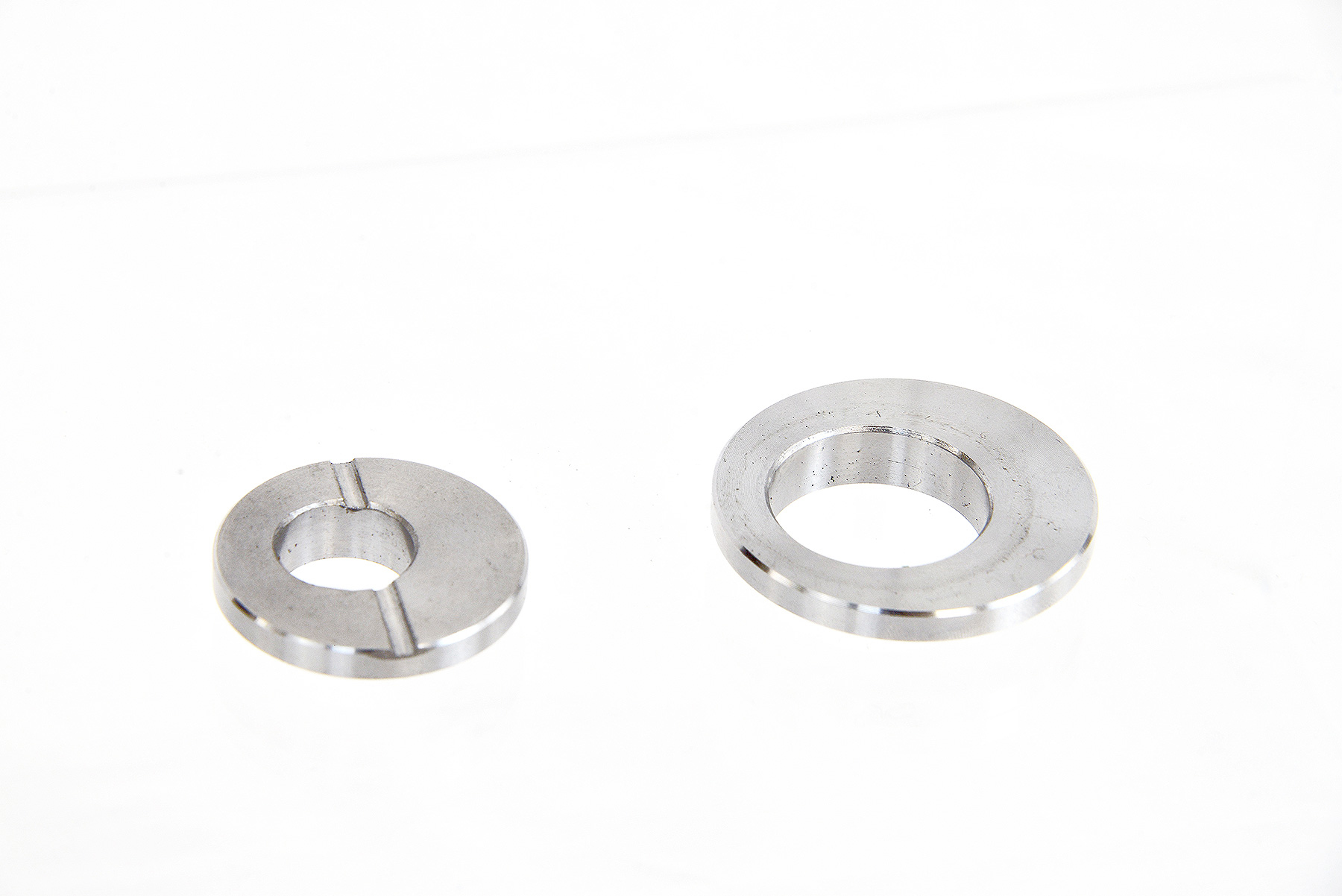

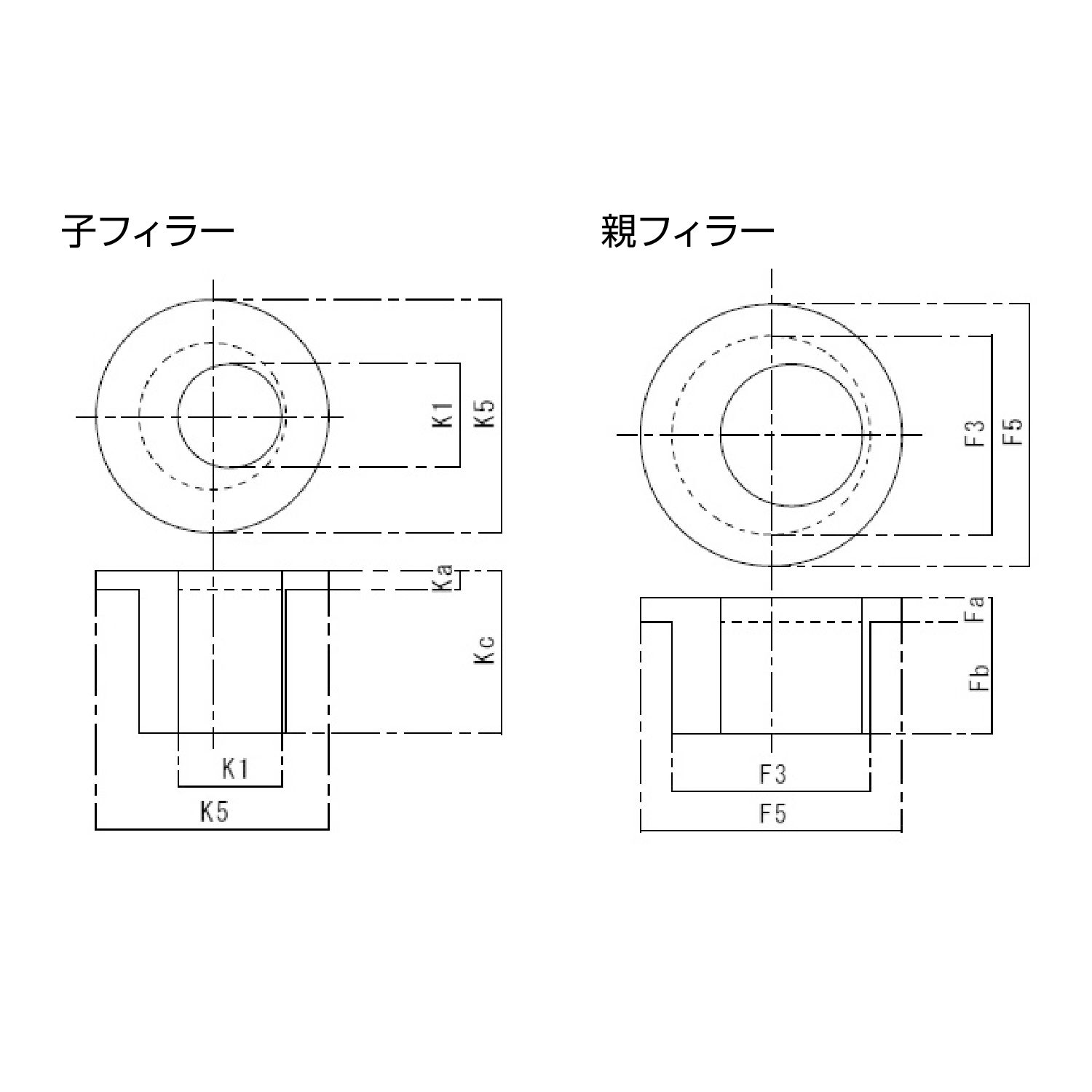

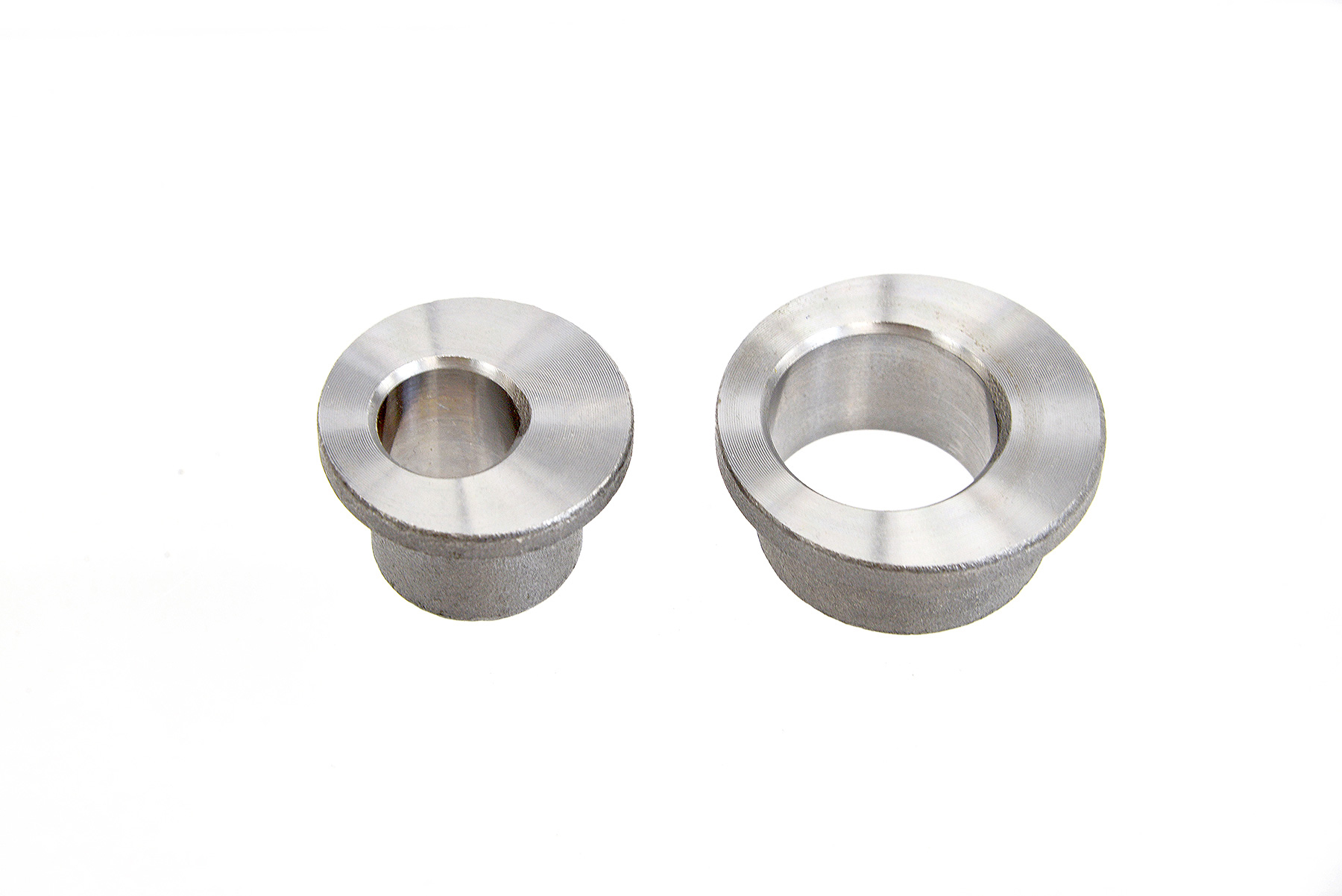

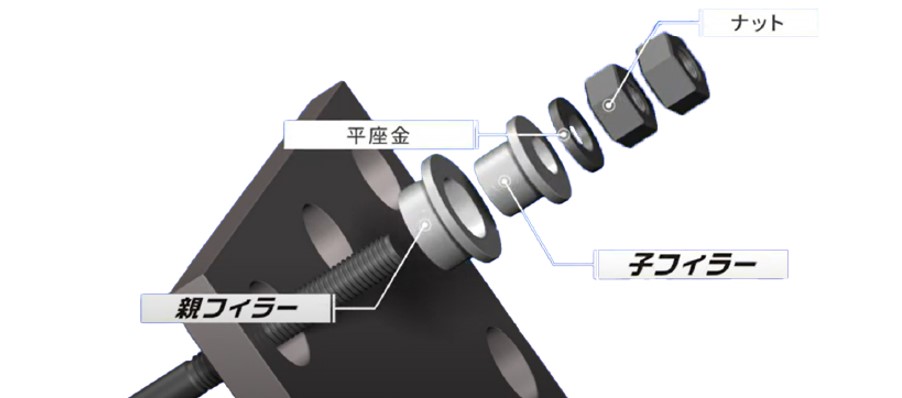

ベースプレートのアンカーボルト孔に挿入される「親フィラー」と、その中に挿入される「子フィラー」の2つの部材で構成されています。それぞれ偏心した孔構造を持ち、互いが回転して位置を合わせることで、ボルトとの隙間を確実に埋めることが可能です。
設置誤差を最大 22mm まで許容

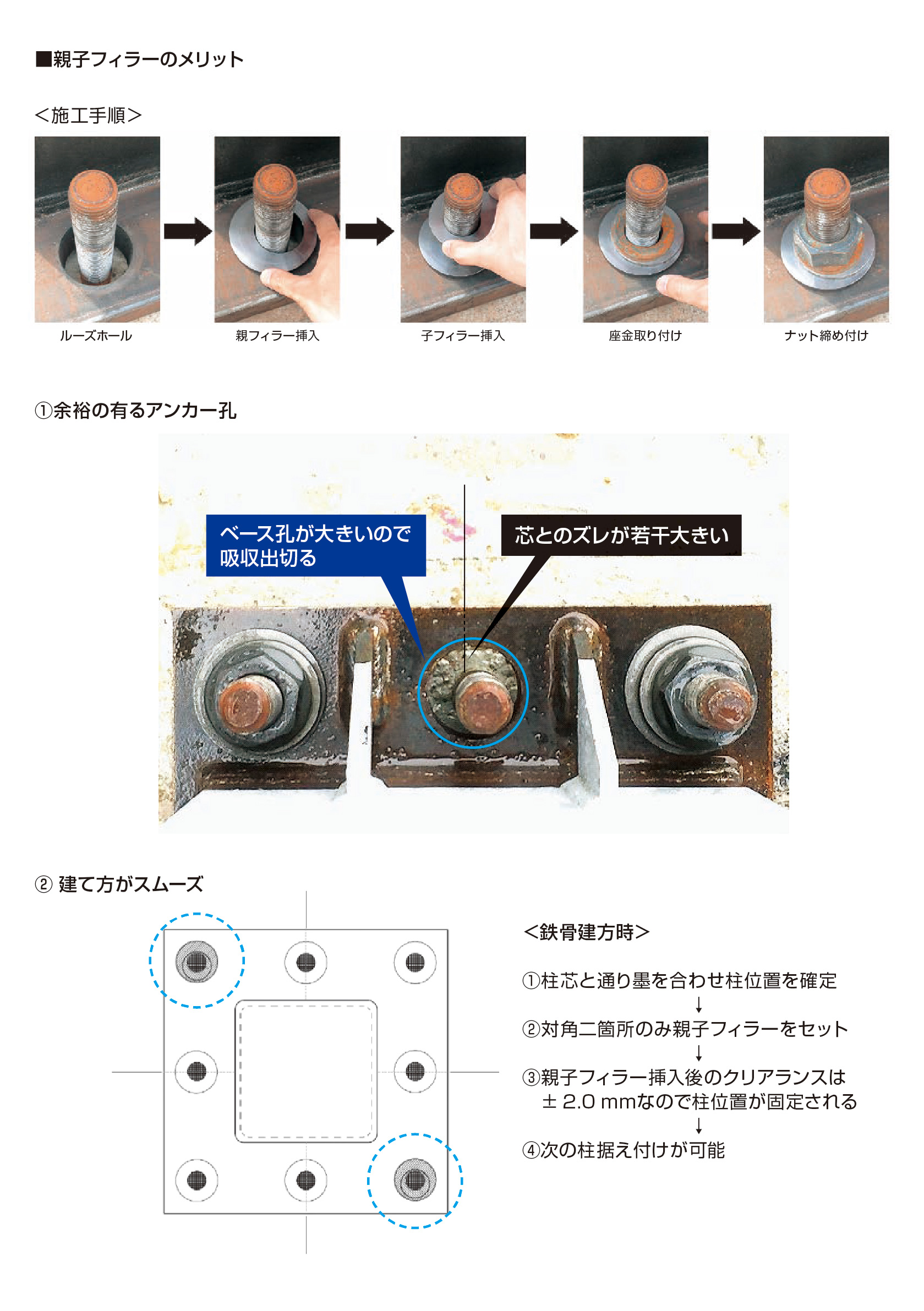

アンカーボルトの設置誤差を 9mm ～ 22mm 許容します。鉄骨柱脚部におけるボルトの「台直し」や、ベースプレートの不整形過大孔による性能劣化、施工時間のロス、安全面での不安を一挙に解決。柱脚性能を維持し、トータルコストの削減に貢献します。
技術評価等
親子フィラーは技術評価により安全性が確認されており、構造計算適合性判定もスムーズです。
- ●評価機関： 一般財団法人 建築鉄骨構造技術支援協会（SASST）
- ●評価番号： SASST 第 20-02 号
- ●評価名称： ベースプレート過大孔充填材を用いた柱脚工法
国土交通省 新技術提供システム（NETIS）登録
登録番号：KT-130088-A
