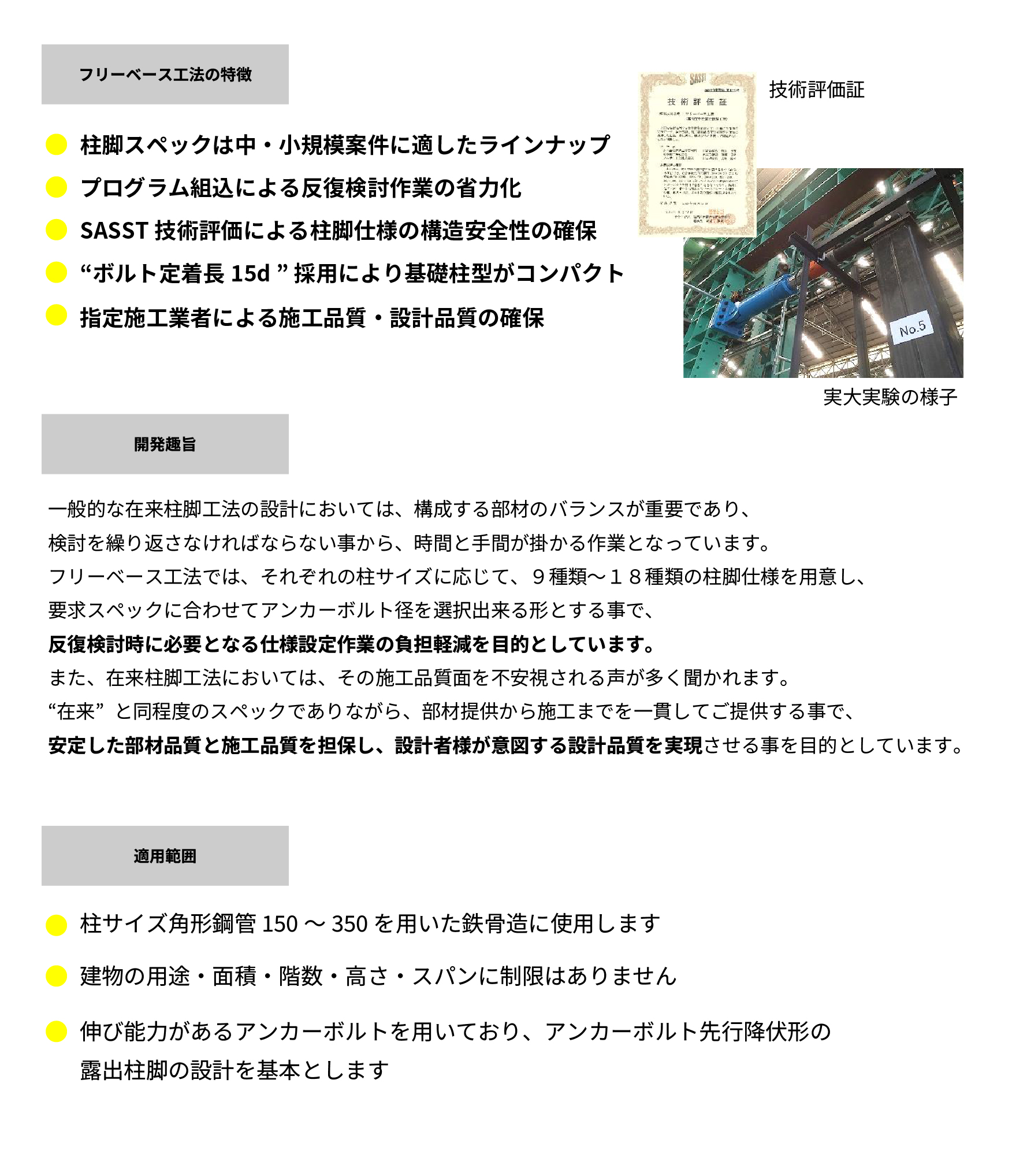

• 柱脚スペック：中・小規模案件に適したラインナップ


• 省力化：プログラム組込による反復検討作業の軽減


• 安全性：SASST 技術評価による柱脚仕様の構造安全性を確保


• コンパクト：“ボルト定着長 15d ”採用により基礎柱型を小型化


• 品質確保：指定施工業者による施工品質・設計品質の一貫体制

開発趣旨

従来の柱脚工法で手間となっていた「検討の繰り返し」を解消するため、柱サイズに応じた豊富な仕様（9〜18種類）を用意。アンカーボルト径を要求スペックに合わせて選択可能にすることで、設計負担の軽減を目的としています。

また、部材提供から施工までを一貫して行うことで、設計者が意図する高い品質を確実に実現します。

適用範囲

• 柱サイズ角形鋼管 150 〜 350 を用いた鉄骨造


• 建物の用途・面積・階数・高さ・スパンに制限なし


• 伸び能力のあるアンカーボルトを採用でアンカーボルト先行降伏形の露出柱脚設計を基本とする

※資料ダウンロードは専用ページにて承っております。

• 製品カタログ


• 設計価格表 / 設計ハンドブック


• 標準図（□150～250 / □300～350）


• CADデータ


  収録データは以下の3種類のファイル形式をご用意しております。

  ・DWG形式：AutoCADの標準形式。変換の手間なくスムーズに利用可能

  ・DXF形式：汎用性が高く、多くのCADソフトに対応

  ・JWW形式：Jw_cadユーザー向けでそのまま編集可能
